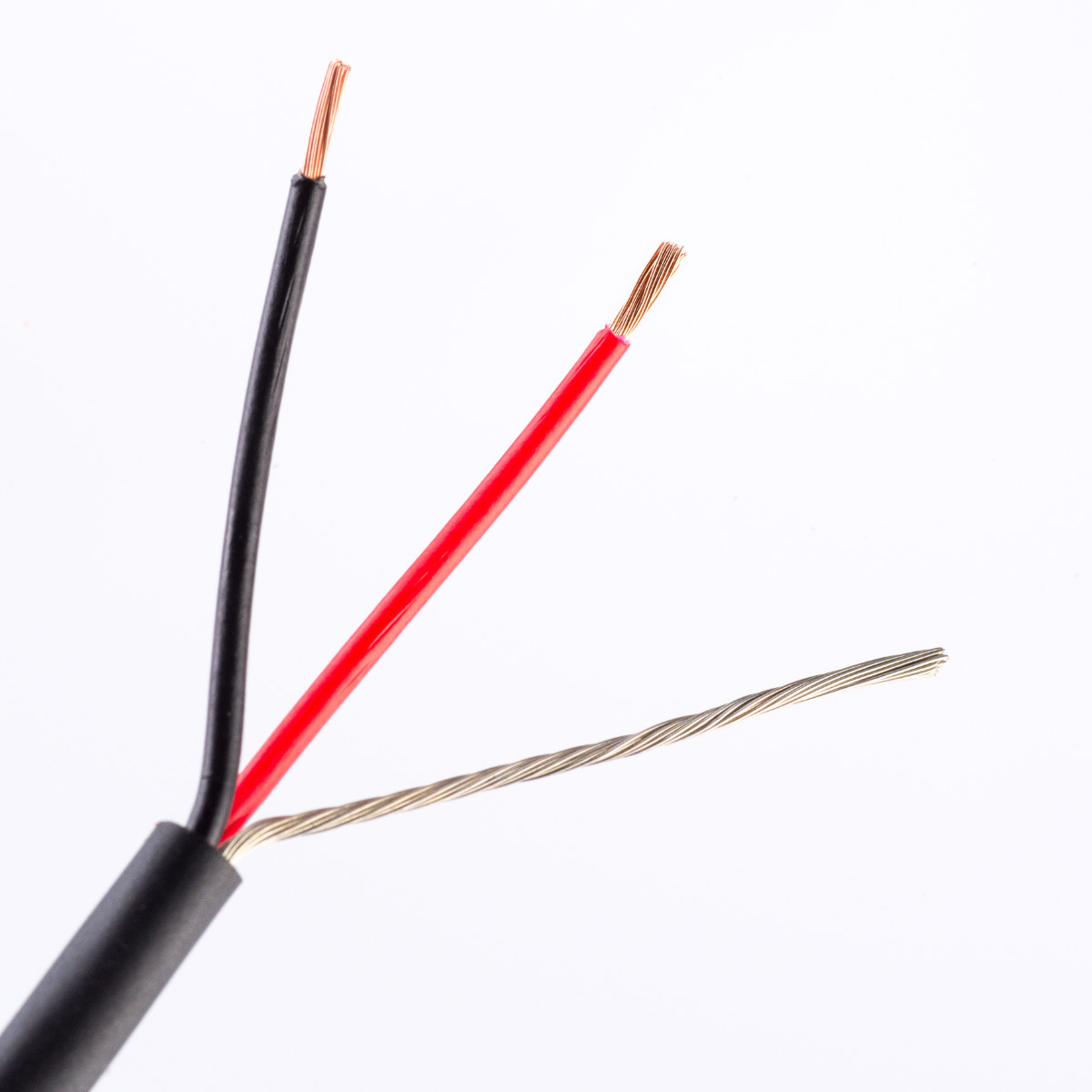

Van Damme Studio Grade reduced OD console cable
- bevorzugt bei Patch-Anwendungen
- symmetrisches Mic und Line Level
- zusammen entwickelt mit Solid State Logic
- 2.70 mm Gesamtdurchmesser
Das Van Damme Console Cable mit reduziertem Außendurchmesser wurde ursprünglich in Zusammenarbeit mit zwei der bekanntesten britischen Mischpulthersteller entwickelt. Dieses foliengeschirmte Twisted-Pair-Kabel mit geringem Gesamtdurchmesser ist ideal für Kabelbäume mit sehr hoher Dichte, bei denen Größe und Gewicht eine wichtige Rolle spielen – zum Beispiel bei komplexen Patching-Systemen und analoger Audioverkabelung in Übertragungswagen.
Es wird vorwiegend auf engen Räumen, wie dicht bestückte Racks und Übertragungswagen verwendet und eignet sich bestens für analoge symmetrische Mikrofon- und Line-Level Signale. Installationen, die keine LSZH-Mantelmaterialien erfordern. Der Folienschirm ist mit dem Außenmantel verbunden, sodass er bei der Vorbereitung in einem Stück abgezogen werden kann.
Mechanische Spezifikationen:
- Leiter: 28 x 0.10 mm nacktes ultra-reines sauerstofffreies Kupfer
- Leitergröße: 28 x 0.10 mm, 0.22 mm², AWG 24/28
- Isolierung: Polypropylen
- Isolierungsdurchmesser: 1.00 ± 0.10 mm
- Farbcodierung: Rot/Schwarz
- Ablaufdraht: 19 x 0.12 mm verzinntes ultra-reines sauerstofffreies Kupfer
- Ablaufdrahtgröße: 19 x 0.12 mm, 0.22 mm², AWG 24/19
- Schirm: Aluminium/Polyester Folie > 150% Abdeckung
- Mantelmaterial: Flexibles PVC/Neopren-Composite
- Gesamtdurchmesser: 2.70 ± 0.15 mm
- Biegeradius: 10 x Gesamtdurchmesser
- Betriebstemperatur: -20 bis +70 °C
Elektrische Spezifikationen:
- Widerstand:
- Leiter: < 90 Ohm/km
- Isolierung: > 2500 MOhm/km
- Kapazität:
- Core to Core: 100 pF/m
- Core to Screen: 200 pF/m
Verfügbare Farben:
Das Kabel ist in den Farben Jet Black (RAL 9005) und Blue Grey (RAL 7031) erhältlich.
Standards und Compliance:
- RoHS-konform: 2011/65/EU
- REACH-konform
Dokumente
Farbe | Schwarz, Grau |
---|---|
Isolierung | Polypropylen |
Mantel | Flexibler PVC |
LSZH / FRNC | nein |
Widerstand-Isolierung MOhm/km | 2500 |
Gesamtdurchmesser (OD) | 2.70mm |
Signal Level | Line Level, Mic Level |
Leiteraufbau | AWG 24/28 |
max. Betriebstemperatur (⁰C) | 70 |
Kapazität Core to Core (pF/m) | 100 |
min. Betriebstemperatur (⁰C) | -20 |
Kapazität Core to Screen (pF/m) | 200 |
Passende Konnektoren | Neutrik NP3TB B-Gauge Serie, Neutrik NP3TT Serie |
Leiterwiderstand Ohm/km | 90 |
Anwendungsgebiet | Studio |
max. Übertragungslänge (m) | 20 |
