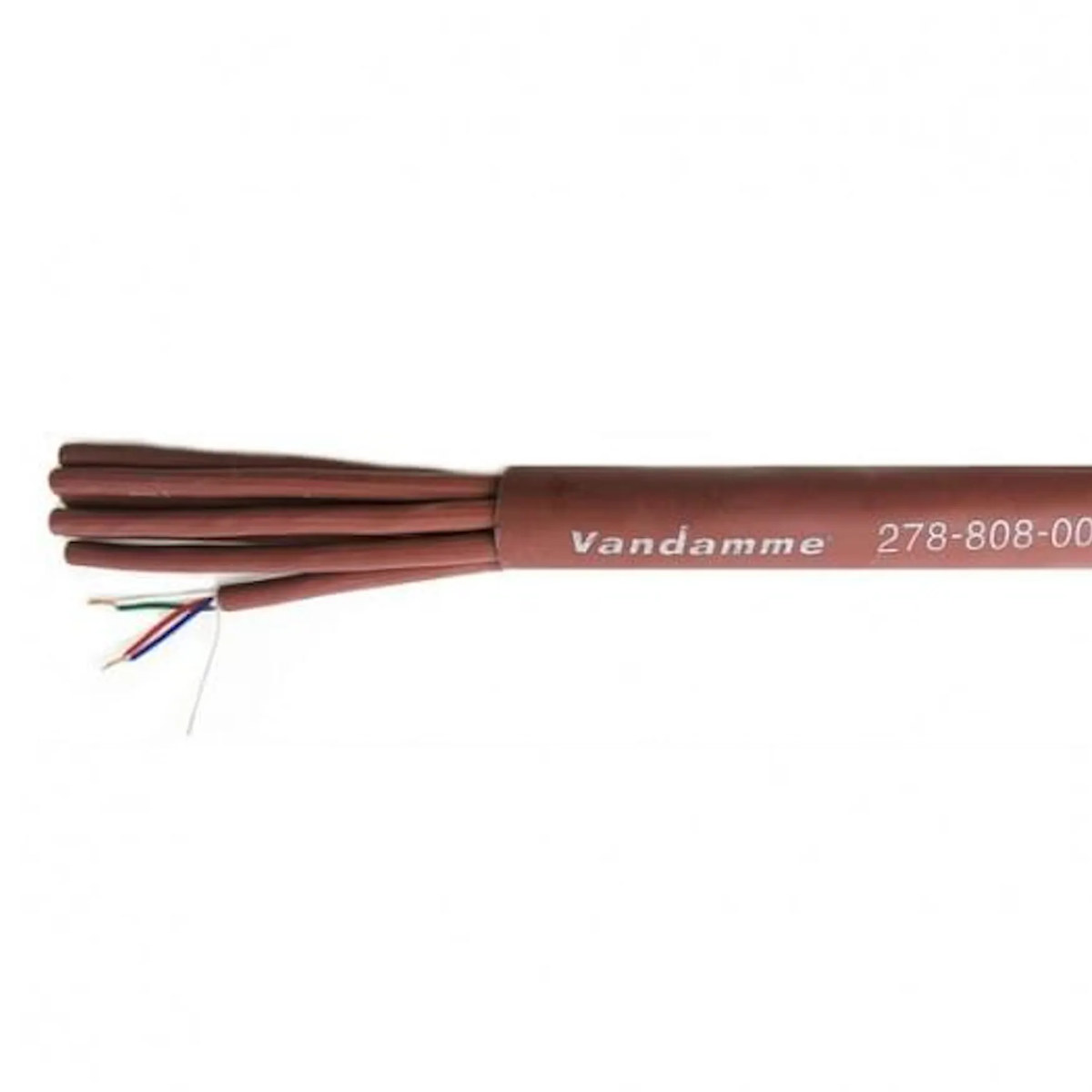

Van Damme Install Grade Brown Series Ecoflex Starquad LSZH Multicore 8 Pair
- Quad-Technologie gegen EMI & RFI
- Ideal für Festinstallation mit LZSH / FRNC
- Widerstandsfähig im Aussenbereich bis -35 Grad
- 48 pF/m Core to Core
Van Damme Brown Serie 8 und 16 Paar Starquad Multicores sind die ultimativen Outside Broadcast Audiokabel. Sie verfügen über einen extrem widerstandsfähigen Außenmantel aus Polyurethan (PUR), einzelne geflochtene Schirme mit einer Bedeckung von < 90 % für eine hohe EMI- und RFI-Reduzierung und haben einen Gesamtdurchmesser, der für die üblichen Außenübertragungsmultipins geeignet ist.
Diese Kabel sind so konstruiert, dass sie sich auch in den widrigsten Umgebungen bewähren. Sie eignen sich für Mikrofonpegelsignale in elektrisch rauen Umgebungen, insbesondere bei Außenübertragungen und in der Filmindustrie. Die 8-Kanal-Variante ist für den 26-poligen Mil-Standardstecker ausgelegt. Die 16-Kanal-Variante ist für den 54-poligen VDM-Stecker geeignet. Der Polyurethan-Außenmantel bietet eine hervorragende Beständigkeit gegen Abrieb, wiederholtes Biegen, Wassereintritt sowie Öle, Fette und Petroleum.
- Leiter: 7 x 0.12 mm, reines sauerstofffreies Kupfer
- Leitergröße: 7 x 0.12 mm, 0.08 mm², AWG 28/7
- Isolierung: Niedrigdichte Polyolefin
- Isolierungsdurchmesser: 0.90 ± 0.10 mm
- Farbcode: Blau & Rot (+ve), Grün & Weiß (-ve)
- Drain Wire: 7 x 0.14 mm, verzinntes ultra-reines sauerstofffreies Kupfer
- Drain Wire Größe: 7 x 0.14 mm, 0.10 mm², AWG 27/7
- Abschirmung: 24 µm Aluminium/Polyester Folie > 100% Abdeckung
- Mantelmaterial: SHF-1 LSZH thermoplastisches Polymer
- Gesamtdurchmesser: 3.70 ± 0.12 mm
- Farbe: Rubinrot, RAL 3004
- Separator: Weiches Textilband > 125% Abdeckung
- Mantelfarbe: Rotbraun, RAL 8012
- Biegeradius: 15 x Gesamtdurchmesser
- Betriebstemperatur: -35 bis +70 °C
- Widerstand: Leiter < 248 Ohm/km, Isolierung > 5000 MOhm/km
- Kapazität Core to Core: 48 pF/m
- Kapazität Core to Screen: 200 pF/m
- Teilenummern und Beschreibungen:
- 278-801-000: Van Damme Brown Series Ecoflex LSZH einzelnes Quad, 3.70 mm, 500 m
- 278-804-000: Van Damme Brown Series Ecoflex LSZH 4-Wege-Quad-Multicore, 11.10 mm, 500 m
- 278-808-000: Van Damme Brown Series Ecoflex LSZH 8-Wege-Quad-Multicore, 20.00 mm, 500 m
- Standards und Compliance:
- RoHS: 2011/65/EU
- REACH: Registration, Evaluation, Authorisation, and Restriction of Chemicals
- IEC 60092-360:2014: Elektrische Installationen in Schiffen – Hüllmaterialien für schiffsbordige Strom- und Kommunikationskabel
- IEC 60332.1: Feuerresistenz eines einzelnen Kabels
- IEC 60754.1: Menge der Halogengasemissionen
- IEC 60754.2: Säuregrad der freigesetzten Gase
- IEC 61034.2: Messung der Rauchdichte
Dokumente
Farbe | Braun |
---|---|
Gesamtdurchmesser (OD) | 20.00 mm |
Isolierung | Polyolefin |
Mantel | SHF1 LSZH Thermoplastisches Polymer |
Biegegrad x Gesamtdurchmesser | 15 |
Multicore | 8 |
Leiteraufbau | AWG 28/7 |
Kabelaufbau | Starquad |
Signal Level | Line Level, Mic Level |
LSZH / FRNC | ja |
max. Betriebstemperatur (⁰C) | 70 |
Kapazität Core to Core (pF/m) | 48 |
min. Betriebstemperatur (⁰C) | -35 |
Passende Konnektoren | Neutrik NC3FM-C, Neutrik NC3RX Serie, Neutrik NC3XX Serie, Neutrik NJ3FC6, Neutrik NP3RX Serie, Neutrik NP3TB B-Gauge Serie, Neutrik NP3TT Serie, Neutrik NP3X Serie, Rean NYS231LL Serie, Van Damme Sub-D25 |
Anwendungsgebiet | Broadcast, Marine, Öffentliche Gebäude |
Leiterwiderstand Ohm/km | 248 |
max. Übertragungslänge (m) | 100 |
