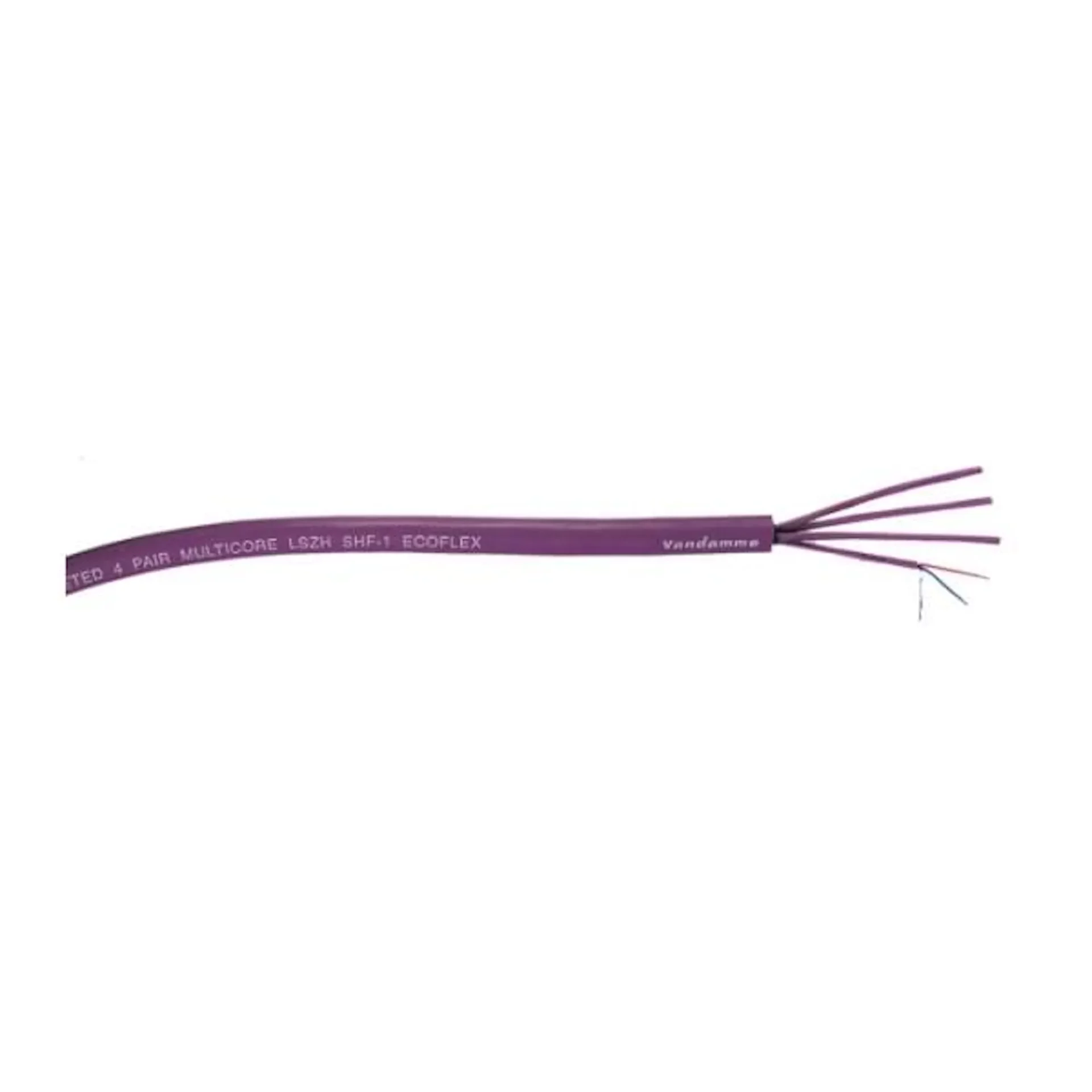

Van Damme Purple Series Digilog Ecoflex ist ein Low Smoke Zero Halogen (LSZH) ummanteltes Multicore-Audiokabel, das speziell für die Installation geeignet ist. Die Verwendung von LSZH-Kabeln wird in öffentlichen Gebäuden und bei Neubauprojekten immer wichtiger. Elektrisch und mechanisch basiert dieses Kabel auf der Van Damme Green Series und überträgt AES/EBU und/oder analoge symmetrische Audiosignale sowie gepaarte Datensignale wie RS485, RS422 und DMX512.
Verwendet wird dieses Kabel für digitale oder analoge AES/EBU-Audiokabelinfrastruktur, die eine LSZH-Konstruktion erfordert und alle 100 bis 110 Ohm symmetrischen Datenanwendungen wie RS422, RS485, DMX512 und Timecode. Es kommt bei Installationen in Schiffen und Gebäuden und bei Verkabelung von Geräteträgern, für die LSZH-Materialien spezifiziert wurden, zum Einsatz.
Dokumente
| Farbe | Violett |
|---|---|
| Isolierung | Schaum-Polyethylen |
| LSZH / FRNC | ja |
| Mantel | SHF1 LSZH Thermoplastisches Polymer |
| Gesamtdurchmesser (OD) | 9.20mm |
| Biegegrad x Gesamtdurchmesser | 15 |
| Multicore | 4 |
| Leiteraufbau | AWG 26/7 |
| Kabelaufbau | symmetrisch |
| Impedanz | 110Ω |
| max. Betriebstemperatur (⁰C) | 70 |
| Kapazität Core to Core (pF/m) | 40 |
| min. Betriebstemperatur (⁰C) | -35 |
| Kapazität Core to Screen (pF/m) | 80 |
| Passende Konnektoren | Neutrik NC3FM-C, Neutrik NC3RX Serie, Neutrik NC3XX Serie, Neutrik NC5RX Serie, Neutrik NC5XX Serie, Neutrik NP3RX Serie, Neutrik NP3X Serie |
| Protokoll | AES/EBU, DMX512, RS422/485 |
| Anwendungsgebiet | Marine, Öffentliche Gebäude |
| max. Übertragungslänge (m) | 75 |
