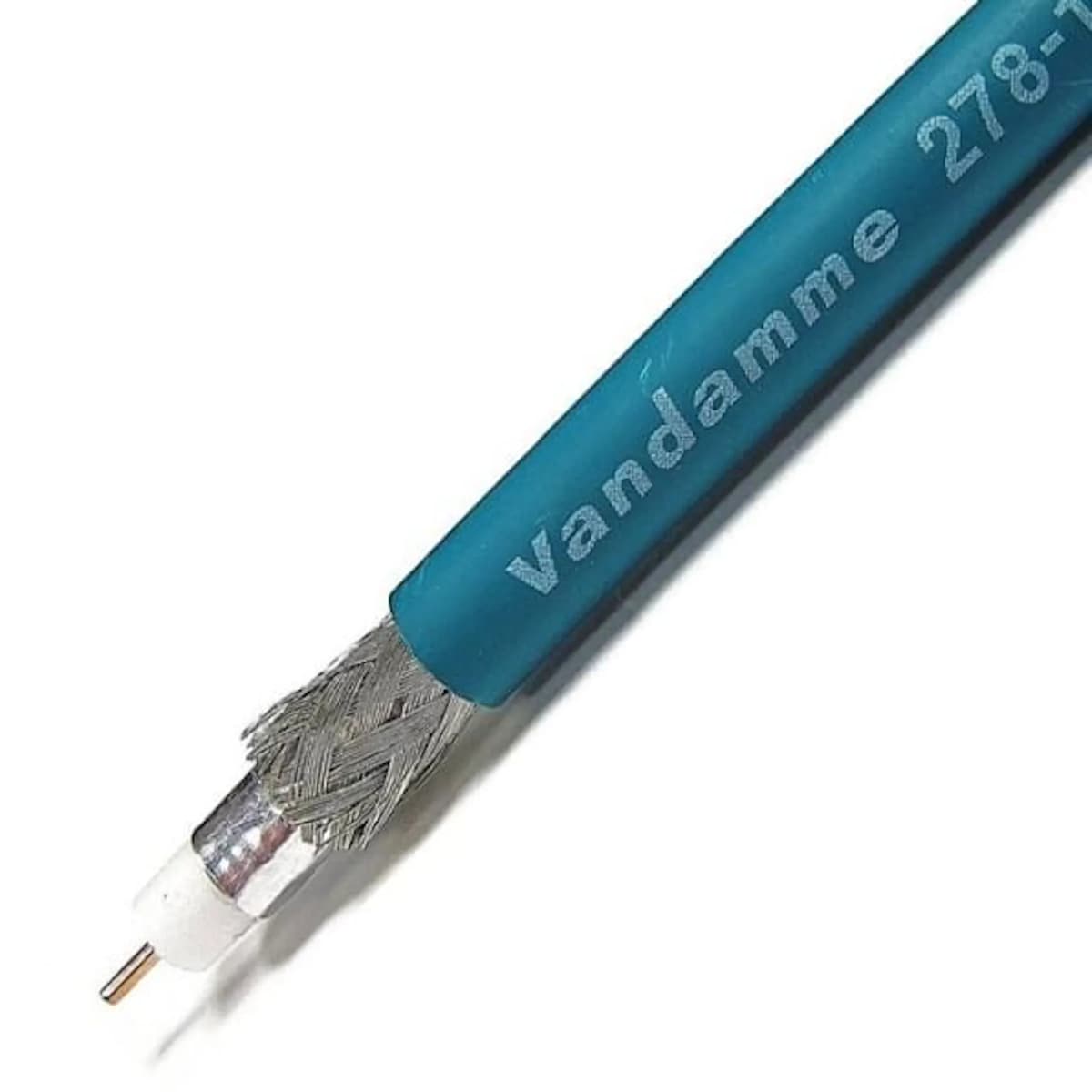

Das HD Vision-Sortiment von 75-Ohm-Präzisionskoaxialkabeln umfasst 4 Größen von raucharmen, halogenfreien, ummantelten Einzelkoaxialkabeln, die die meisten Anwendungen abdecken. Große Aufmerksamkeit wurde ihren elektrischen Eigenschaften und geringen Toleranzen gewidmet, um eine störungsfreie Leistung mit SMPTE 424M und 292M HD-SDI-Signalen sowie SDI und analogem Video zu gewährleisten.
Dieses Kabel wurde unter anderem in der Queen Elizabeth Hall (22km) installiert.
Übertragung von HD-SDI-, SDI- und analogen Videosignalen. Solider Leiter für verlustarme Nutzung.
Für die Installation in öffentlichen Gebäuden, Schulen und Hochschulen, Regierungsgebäuden und Schiffen.
| Farbe | Blau |
|---|---|
| Leiteraufbau | AWG 18 |
| Gesamtdurchmesser (OD) | 6.80mm |
| Isolierung | Schaum-Polyethylen, Aluminium, Polyesterfolie |
| Mantel | SHF1 LSZH Thermoplastisches Polymer |
| LSZH / FRNC | ja |
| Leiterwiderstand Ohm/km | 24 |
| max. Betriebstemperatur (⁰C) | 70 |
| min. Betriebstemperatur (⁰C) | -15 |
| Passende Konnektoren | Neutrik rearTWIST HD BNC NBNC75BUU11, Van Damme HD-SDI RG6/U 339-675-300 |
| Impedanz | 75+3 Ohm |
| Protokoll | SMPTE 292M, SMPTE 424M |
| Anwendungsgebiet | Marine, Öffentliche Gebäude |
| Kapazität Core to Screen (pF/m) | 60 |
| max. Übertragungslänge (m) | 64 |
| Signal Level | Video |
| Biegegrad x Gesamtdurchmesser | 15 |
