VAN DAMME HD VISION FLEXIBLE MULTICORE COAX HD-SDI | MADI Kabel
Das Van Damme HD Vision Flexible Multicore Coax verwendet PVC-ummantelte Versionen des bewährten Van Damme 278-175-000 RG6/U Single HD-SDI Koaxialkabels. Diese werden mit Polypropylen-Füllstoffen kombiniert und mit einem antistatischen Papierband und einer flexiblen PVC-Verbundummantelung überzogen. Das Kabel ist geeignet für SMPTE 424M und 292M HD-SDI Signale, sowie SDI, analoges Video und MADI. Es ist ideal für dynamische Touring- und Broadcast Anwendungen.
Mit dem Van Damme HD Vision Flxible Multicore Coax erhältst du eine zuverlässige Lösung für hochauflösende Videoübertragungen. Das Kabel erfüllt die Anforderungen von SMPTE 424M und 292M HD-SDI und unterstützt SDI, analoges Video und MADI-Signale. Egal, ob du in der Veranstaltungsbranche tätig bist oder hochwertige Videoinstallationen durchführst, dieses Multicore-Kabel bietet dir eine herausragende Leistung.
Applikationen: Live Sound | Recording Studios | Broadcast
Verfügbare Farben
Übertragung von HD-SDI bis 96 Meter, SDI bis 420 Meter und analoge Videosignale. MADI-Multicore bis 150m Übertragungslänge. Konzipiert für Tourneen, Außenübertragungen und andere dynamische Anwendungen.
Ausführungen:

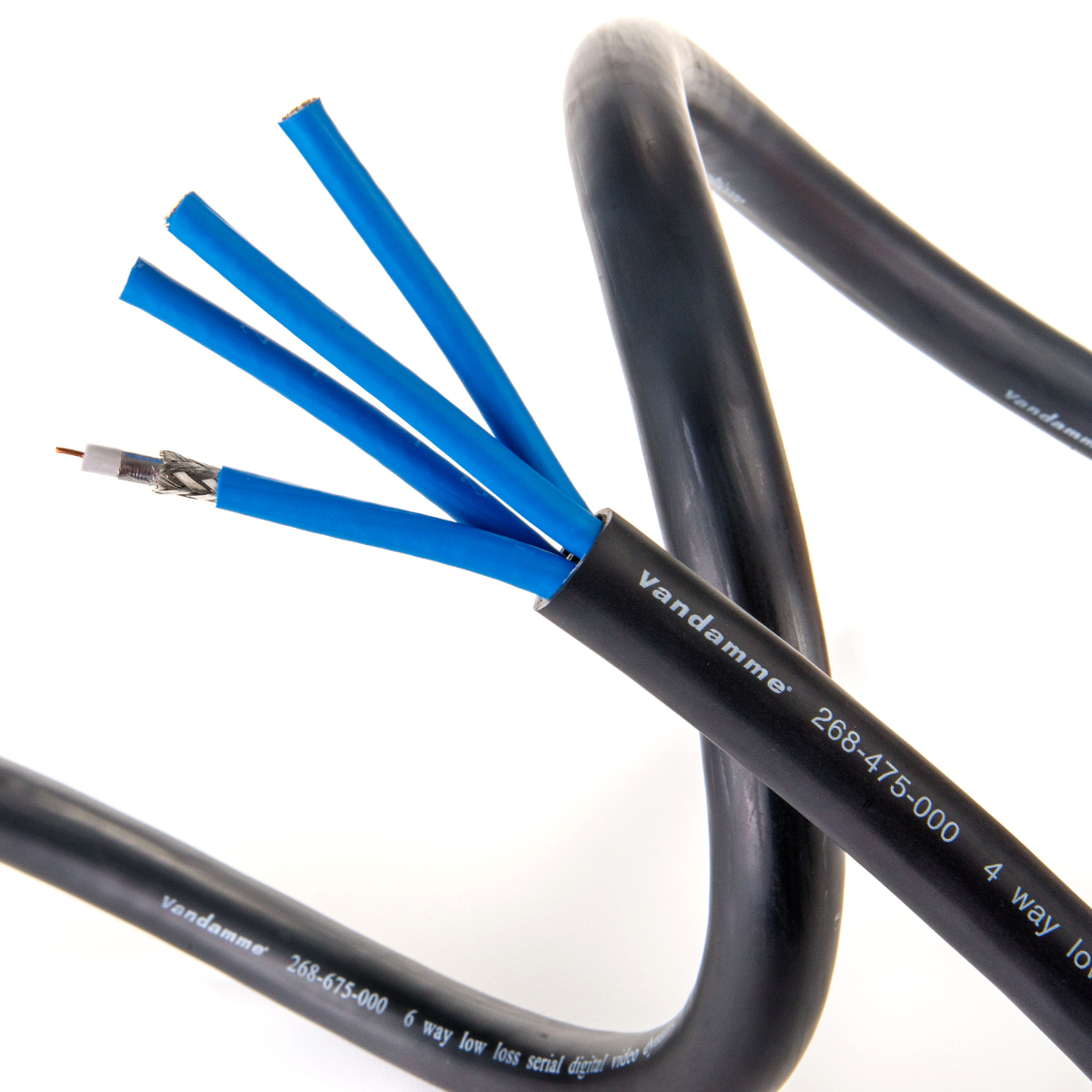

| 268-475-000 | Van Damme HD Vision flexible coax 4 way multicore | 20.50 ± 0.30 mm | |
| 268-675-000 | Van Damme HD Vision flexible coax 6 way multicore | 26.00 ± 0.30 mm |
Stecker
Dieses Kabel ist für BNC-Stecker von Van Damme, Belden und Neutrik optimiert.
- Van Damme HD-SDI BNC cable male RG6/U solid
- Neutrik NBNC75BWU13 rearTWIST HD BNC Stecker
- Belden double bubble HD BNC 75 Ohm male RG6/U DB
| Conductor | 1 x 1.02 mm bare oxygen-free copper |
| Conductor size | 1 x 1.02 mm, 0.79 mm2, AWG 18 |
| Dielectric | Foamed polyethylene |
| Diameter | 4.70 ± 0.15 mm |
| Screen 1 | Aluminium/polyester foil 125% coverage |
| Screen 2 | Tinned oxygen free braided copper, < 95% coverage |
| Overall Jacket | PVC composite Sky Blue RAL 5015 |
| Overall diameter | 6.80 ± 0.30 mm |
| Overall Construction | |
| Overall Jacket | Flexible PVC composite Jet Black RAL 9005 |
| Bend Radius | 15 x overall diameter |
| Impedance | 75 ± 3 Ohms |
| Conductor Resistance | > 24 Ohm/Km |
| Capacitance | 60 pF/m |
| Velocity of Propagation | 80% |
| Attenuation at 1500 MHz | 30.9 dB/100 m |
| Attenuation at 3000 MHz | 45.5 dB/100 m |
